В сложния свят на системите за захранване с флуиди PQ клапаните играят ключова роля в регулирането на потока и налягането на хидравличните течности. Като доверен доставчик на клапани PQ, ние разбираме значението на точния дизайн и оптимизирането на производителността. Един критичен фактор, който значително влияе върху дизайна и работата на PQ клапаните, е плътността на течността. В тази публикация в блога ще се задълбочим в значението на плътността на флуида в дизайна на PQ вентила и ще проучим ефективни стратегии за отчитането му.
Разбиране на ролята на плътността на флуида в дизайна на PQ клапан
Плътността на течността се отнася до масата на единица обем течност. Това е фундаментално свойство, което влияе върху различни аспекти на поведението на флуида, включително дебит, спад на налягането и генериране на сила. В контекста на дизайна на PQ вентила, плътността на флуида влияе върху работата на клапана по няколко начина:
- Дебит и спад на налягането:Плътността на течността определя масовия дебит през клапана. Течност с по-висока плътност ще изисква повече енергия за движение през клапана, което води до по-висок спад на налягането. Това може да повлияе на цялостната ефективност на хидравличната система и може да изисква корекции на размера на отвора на клапана и характеристиките на потока.
- Генериране на сила:Силата, упражнявана от течността върху макарата или тарелката на клапана, е право пропорционална на плътността на течността. Течност с по-висока плътност ще генерира повече сила, което може да повлияе на времето за реакция и стабилността на клапана. Проектантите трябва да вземат предвид това, когато избират подходящия задвижващ механизъм и контролен механизъм за PQ вентила.
- Кавитация и ерозия:Плътността на флуида също играе роля при появата на кавитация и ерозия във вентила. Кавитация възниква, когато налягането на течността падне под налягането на парите й, причинявайки образуването на мехурчета от пара. Тези мехурчета могат да се срутят силно, което води до ерозия и повреда на компонентите на клапана. Течността с по-висока плътност е по-малко вероятно да изпита кавитация, но също така може да увеличи тежестта на ерозията, ако се появи кавитация.
Отчитане на плътността на флуида в конструкцията на PQ клапан
За да се осигури оптимална производителност и надеждност на PQ клапаните, от съществено значение е да се отчете плътността на течността по време на процеса на проектиране. Ето някои ключови стратегии, които трябва да имате предвид:
- Избор на течност:Изборът на хидравлична течност може да окаже значително влияние върху работата на клапана. Различните течности имат различна плътност, вискозитет и химични свойства, което може да повлияе на характеристиките на потока и издръжливостта на вентила. При избора на течност е важно да се вземат предвид специфичните изисквания на приложението, като работна температура, налягане и дебит. Консултирайте се с експерт по течности или вижте препоръките на производителя, за да изберете най-подходящата течност за вашия PQ клапан.
- Размер на клапана:Правилното оразмеряване на вентила е от решаващо значение, за да се гарантира, че вентилът може да се справи с необходимия дебит и налягане, като същевременно се отчита плътността на течността. Размерът на отвора на вентила, коефициентът на потока и номиналното налягане трябва да бъдат избрани въз основа на специфичните свойства на течността и системните изисквания. Използвайте инженерни изчисления и инструменти за симулация, за да определите подходящия размер на вентила и да се уверите, че той може да работи в рамките на желания диапазон от дебит и налягане.

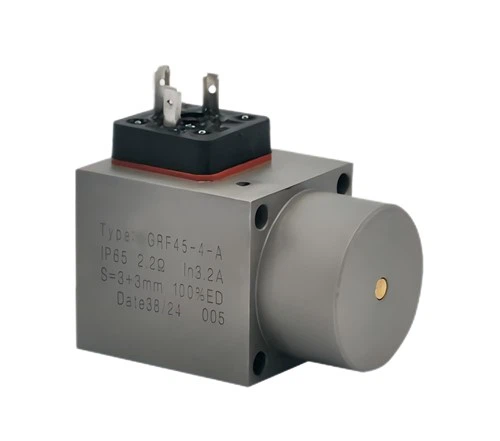

- Избор на задвижващ механизъм:Задвижващият механизъм, използван за управление на PQ клапана, трябва да може да генерира достатъчна сила, за да преодолее флуидните сили и да задейства плавно клапана. Необходимата сила е право пропорционална на плътността на флуида, така че е важно да изберете задвижващ механизъм с подходяща мощност. Помислете за фактори като дължината на хода на клапана, работното налягане и времето за реакция, когато избирате задвижващ механизъм.Винтов пропорционален соленоидиСоленоид за управление на пропорционален вентил REXROTH NG6са примери за задвижки, които могат да се използват в приложения с PQ клапани.
- Компенсация на потока:В някои случаи може да е необходимо да се компенсират ефектите от плътността на течността върху характеристиките на потока на вентила. Това може да се постигне чрез използване на клапани за регулиране на потока, компенсатори на налягането или други устройства, които регулират скоростта на потока въз основа на плътността на течността и условията на системата. Компенсацията на потока може да помогне за поддържане на постоянен дебит и налягане, независимо от промените в плътността на течността или работните условия.
- Тестване и валидиране:След като клапанът PQ е проектиран и произведен, е важно да се тества и валидира неговата работа в реални условия. Това може да включва провеждане на тестове за поток, тестове за налягане и други оценки на ефективността, за да се гарантира, че вентилът отговаря на определените изисквания и работи според очакванията. Тестването също може да помогне за идентифициране на потенциални проблеми или области за подобрение, което позволява да се направят корекции, преди клапанът да бъде монтиран в хидравличната система.
Казус от практиката: Отчитане на плътността на флуида в дизайн на PQ клапан
За да илюстрираме важността на отчитането на плътността на флуида при проектирането на PQ клапан, нека разгледаме казус на хидравлична система, използвана в тежкотоварно строително оборудване. Системата изисква PQ клапан за контролиране на потока и налягането на хидравлична течност с висок вискозитет и относително висока плътност.
Първоначалният дизайн на клапана PQ не отчете адекватно плътността на течността, което доведе до по-висок спад на налягането и намален дебит от очакваното. Това доведе до намалена ефективност на системата и повишена консумация на енергия. За да се реши този проблем, размерът на отвора на вентила беше увеличен и коефициентът на потока беше коригиран, за да поеме течността с по-висока плътност. Освен това, aЕлектромагнитен пропорционален клапан за REXROTHс по-висок рейтинг на сила е избран, за да се осигури гладка работа на вентила.
След внедряването на модификациите в дизайна, клапанът PQ беше тестван в реални условия. Резултатите показват значително подобрение в производителността на вентила, с по-нисък спад на налягането и увеличен дебит. Ефективността на системата също беше подобрена, което доведе до намалено потребление на енергия и по-ниски оперативни разходи.
Заключение
Плътността на флуида е критичен фактор, който трябва да се има предвид при проектирането и работата на PQ клапаните. Чрез разбиране на ролята на плътността на флуида и прилагане на ефективни стратегии за отчитане на това, дизайнерите могат да осигурят оптимална производителност, надеждност и ефективност на хидравличните системи. Като доставчик на PQ клапани, ние се ангажираме да предоставяме висококачествени клапани, които са проектирани да отговарят на специфичните изисквания на нашите клиенти. Ако имате някакви въпроси или се нуждаете от помощ с дизайна на вашия PQ клапан, моля, не се колебайте да се свържете с нас. Ще се радваме да обсъдим вашите нужди и да ви предоставим най-добрите решения за вашето приложение.
